线路板固定散热器的方法有哪些？

随着电子设备性能的提升，散热问题日益成为工程师和设计者关注的焦点。线路板上的散热器固定方式多样，直接关系到设备的稳定运行和使用寿命。本文将详细介绍线路板散热器的几种常见固定方法，并提供相应操作步骤，帮助读者解决散热器安装过程中的各种问题。

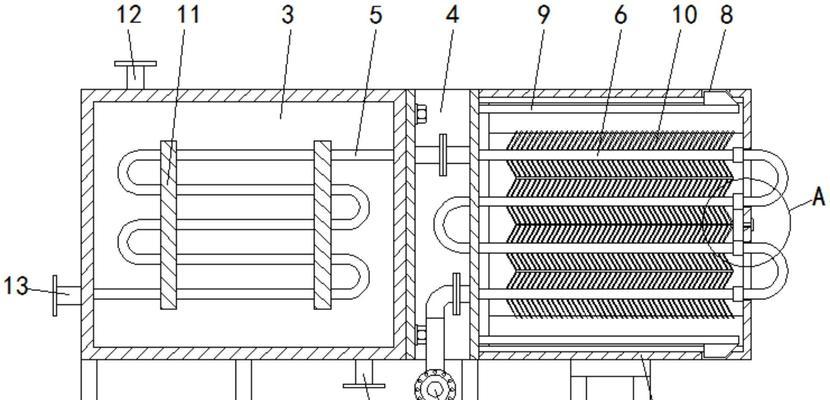

散热器与线路板的连接重要性

散热器的主要作用是将线路板产生的热量有效传导和散发出去。散热器与线路板之间的连接必须牢固，以保证热传导效率。不良的连接会导致热量积聚，进而造成线路板过热、元件损坏，严重时甚至会导致电子设备的故障。

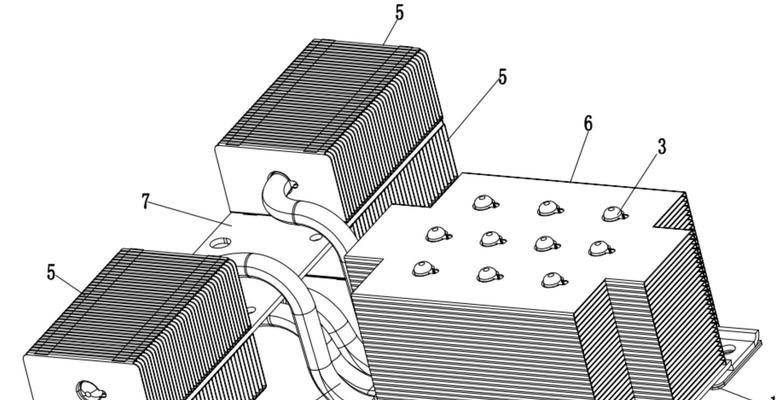

常见的线路板散热器固定方法

1.螺丝固定

使用螺丝固定是目前最常见的散热器安装方式，它通过在散热器和线路板上设计螺丝孔来实现连接。

操作步骤：

1.在散热器底部和线路板上预先设定螺丝孔位置。

2.使用电钻或手动钻孔工具开孔。

3.选择适当长度和大小的螺丝，穿过线路板上的孔，旋入散热器中。

4.确保螺丝拧紧，但不宜过紧以免损坏线路板或散热器。

注意事项：使用绝缘垫圈或垫片可以避免因金属接触产生的短路问题。

2.导热双面胶

导热双面胶是一种简单快捷的散热器固定方式，特别适用于重量较轻的散热器。

操作步骤：

1.根据散热器的尺寸，裁剪合适大小的导热双面胶。

2.去掉双面胶一面的保护纸。

3.将带有粘性的双面胶贴在散热器的底部。

4.将散热器放置在预设位置，稍微施加压力确保粘贴牢固。

注意事项：导热双面胶在高温下可能会失效，适用于温度变化不大的环境。

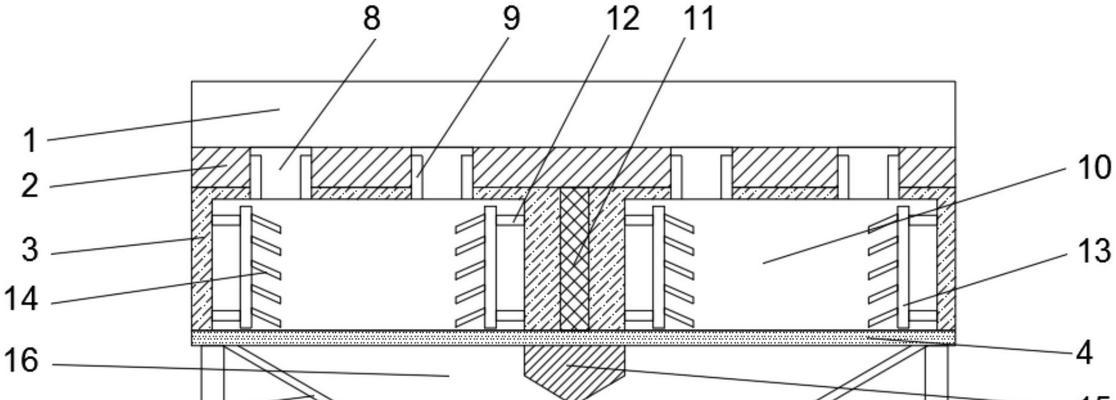

3.导热胶粘合

对于某些特殊形状或表面的散热器，导热胶粘合是一个有效的固定方法。

操作步骤：

1.选择适合的导热胶，均匀涂抹在散热器底部或线路板上预定位置。

2.将散热器定位并轻轻压紧，避免移动。

3.按照导热胶的使用说明，给予足够的时间让胶水固化。

注意事项：导热胶固化时间较长，需要耐心等待。

4.弹性卡扣

弹性卡扣特别适用于那些需要经常拆卸散热器的场合。

操作步骤：

1.在散热器和线路板上设计弹性卡扣结构。

2.将散热器上的卡扣扣合线路板上的凹槽。

3.确认卡扣固定牢固，无松动现象。

注意事项：弹性卡扣必须设计得当，避免对线路板造成损伤。

5.焊接固定

对于金属散热器，焊接是一种能够提供很强固定效果的方法。

操作步骤：

1.在散热器与线路板的接触部位焊接金属片或焊点。

2.使用焊接设备进行焊接，确保焊接牢固且均匀。

3.焊接完成后，进行冷却和清理焊剂残留。

注意事项：焊接过程中需小心，避免高温损害线路板上的敏感元件。

安装过程中的常见问题及解决方案

在散热器固定过程中，可能会遇到散热器不牢固、导热性能差等常见问题。以下是一些解决建议：

1.不牢固问题：确保使用了正确尺寸和数量的螺丝或卡扣，并在安装时仔细检查固定件是否全部就位。

2.导热性能差：检查所用材料的热导率是否符合要求，必要时更换更高导热性能的材料。

3.线路板变形：使用适当的支撑结构或选择更合适的固定方式以分散压力。

4.维修困难：选择便于拆卸的固定方式，如弹性卡扣或导热胶粘合。

结语

线路板散热器的固定方法多种多样，各有其特点和适用场景。本文介绍了几种主要的固定方式，并详细说明了操作步骤和注意事项，希望为读者提供实用的指导。在实际应用中，应根据散热器的重量、尺寸以及线路板的具体情况，选择最适合的固定方法，确保电子设备的散热效率和长期稳定运行。
